Triển khai thành công hệ thống cơ sở dữ liệu khí tượng Hàng không Gia Lâm (KTHK-net 3.0)
20/03/2009

Để nâng cao chất lượng công tác quản lý, thu thập, xử lý, lưu trữ, cung cấp và trao đổi số liệu khí tượng từ trong mạng LAN (nội bộ) và ngoài mạng WAN tại Trung tâm Hiệp đồng chỉ huy điều hành bay thuộc dự án “Hệ thống cơ sở dữ liệu khí tượng hàng không Gia Lâm” (KTHK-net 3.0).

Với tư cách là nhà thầu Công ty Cổ phần Minh Việt  đã triển khai thành công Hệ thống cơ sở dữ liệu khí tượng bao gồm Hệ thống mạng máy chủ dự phòng và các chương trình phần mềm tự động xử lý, Backup, giám sát, lưu trữ…
Đảm bảo tính kịp thời, đầy đủ, chính xác và an toàn số liệu, sản phẩm khí tượng phục cho công tác dự báo, cảnh báo hiện tượng thời tiết nguy hiểm trong vùng trời Việt Nam, phần vùng thông báo bay trên biển quốc tế do Việt Nam quản lý và đảm bảo khí tượng phục vụ bay an toàn.

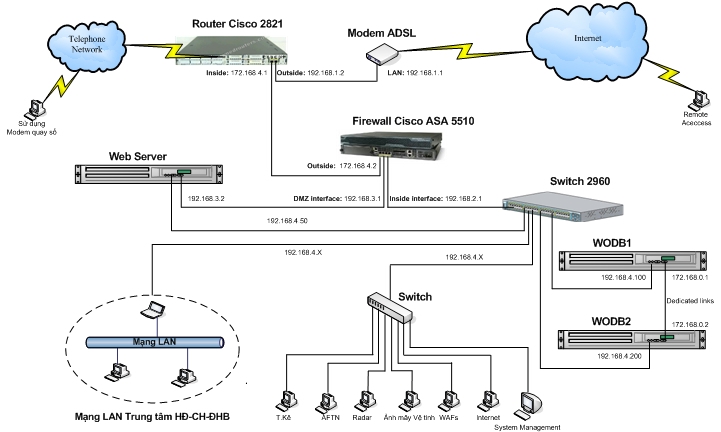

Sơ đồ hệ thống mạng máy chủ dự phòng Hàng không Gia Lâm

http://www.thoitiet.net/news/imagenews/hkgl-1.jpg

Các thiết bị của hệ thống bao gồm
  • Một Server Web
  • Hai Server CSDL hoạt động theo chế độ dự phòng Main – Standby để đảm bảo hoạt động liên tục 24/24.
  • Router Cisco 2821
  • Firewall Cisco ASA 5510
  • Switch 2960
Hoạt động của hệ thống mạng
- Dữ liệu của 2 máy chủ CSDL sẽ được liên tục sao lưu đồng bộ. Khi một máy chủ gặp sự cố, chương trình ứng dụng sẽ được tự động vận hành trên máy chủ còn lại.
- Sử dụng mạng nội bộ Intranet và đường truyền Internet hoặc đường truyền bưu điện. Để khai thác số liệu, các đầu cuối gần có thể truy cập vào địa chỉ của Máy chủ Web Server qua mạng Intranet các đầu cuối xa kết nối Internet truy cập theo địa chỉ IP của Website. Đường truyền Dial-up chỉ để dự phòng trong trường hợp đường truyền Internet gặp sự cố hoặc dùng cho các đầu cuối xa không có kết nối Internet.
- Ðường truyền Internet từ ngoài được nối vào router Cisco 2821, qua Firewall Cisco ASA 5510, sau đó đi vào các mạng VLAN bên trong được chia bởi Switch 2960.Tất cả các gói tin từ ngoài vào sẽ được router đón nhận và phần mềm Firewall tích hợp trong router kiểm tra nếu hợp lệ sẽ chuyển tiếp vào thiết bị bảo mật phần cứng Firewall cisco ASA 5510, ở đây sẽ diễn ra quá trình lọc gói tin nếu hợp lệ gói tin được quyền chuyển tiếp vào trong. Ngược lại, nếu không hợp lệ sẽ bị loại bỏ ngay. Tương tự như vậy đối với các yêu cầu truy nhập từ trong ra cũng bị 2 lớp Firewall kiểm soát.

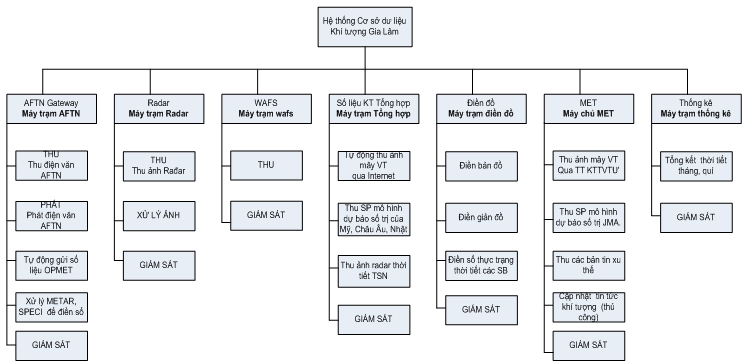

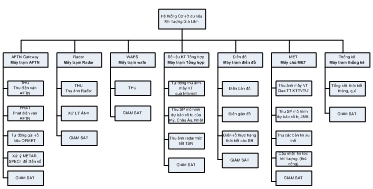

Sơ đồ phân rã chức năng của hệ thống phần mềm Hàng Không Gia Lâm
http://www.thoitiet.net/news/imagenews/hkgl-2.jpg

http://www.thoitiet.net/news/imagenews/hkgl-3.jpg

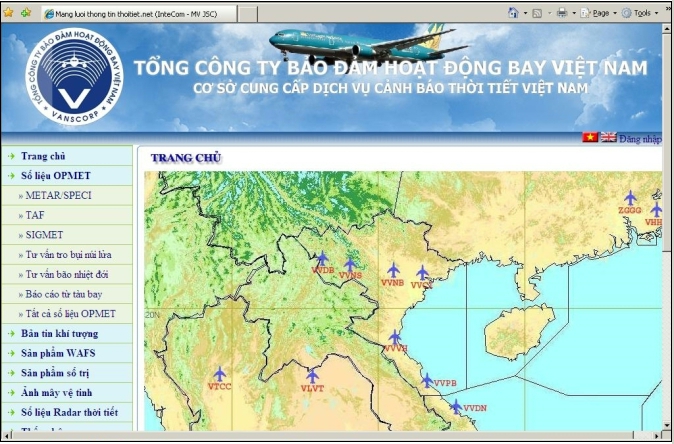

Public Web Address:
http://www.thoitiet.net/news/imagenews/hkgl-web.jpg
http://www.mwovietnam.vn
